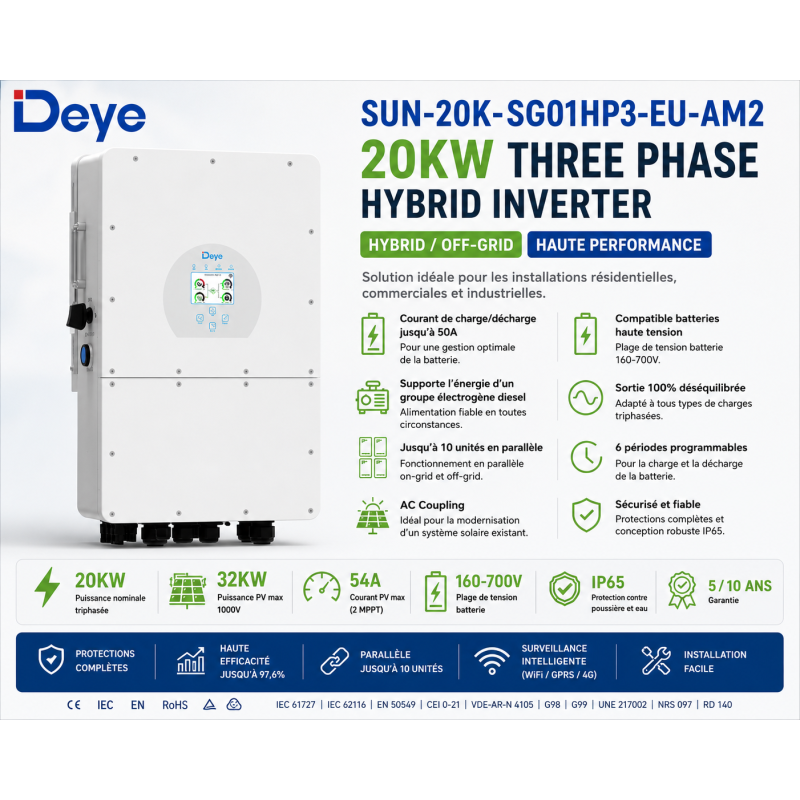

Onduleur Hybride Triphasé Deye SUN-20K-SG01HP3-EU-AM2 20kW Haute Tension - MAroc

📋 Fiche Technique

🔋 Données batterie

• Marque : Deye
• Modèle : SUN-20K-SG01HP3-EU-AM2
• Type : Onduleur hybride / Off-Grid
• Type de batterie : Lithium-ion
• Plage de tension batterie : 160–700 V
• Courant de charge/décharge maximal : 37 A
• Gestion batterie lithium : Adaptation automatique au BMS
• Nombre d'entrée batterie : 1

☀️ Entrée photovoltaïque

• Puissance PV maximale : 32 000 W
• Tension PV maximale : 1000 V
• Tension de démarrage : 180 V
• Plage de tension MPPT : 150–850 V
• Tension PV nominale : 600 V
• Nombre de trackers MPPT : 2
• Nombre de strings : 2 + 2
• Courant d'entrée PV maximal : 26 A + 26 A
• Courant de court-circuit maximal : 39 A + 39 A
• Efficacité MPPT : >99 %

⚡ Sortie / Entrée AC

• Puissance active nominale : 20 000 W (20 kW)
• Puissance apparente maximale : 22 000 VA
• Tension nominale : 220/380 V ou 230/400 V
• Fréquence : 50/60 Hz
• Connexion réseau : 3L + N + PE
• Facteur de puissance : réglable de 0,8 capacitif à 0,8 inductif
• THDi : <3 %
• Courant AC nominal : 30,4 A / 29 A
• Puissance de crête Off-Grid : 1,5 × la puissance nominale pendant 10 secondes

🔄 Fonctionnalités

• Fonctionnement hybride et hors réseau (Off-Grid)
• Jusqu'à 10 onduleurs en parallèle
• Mise en parallèle de plusieurs batteries
• Support du stockage d'énergie provenant d'un groupe électrogène diesel
• AC Coupling pour moderniser une installation solaire existante
• 6 périodes programmables de charge/décharge batterie
• Sortie 100 % déséquilibrée
• Compatible batteries haute tension pour un meilleur rendement

📈 Rendement

• Rendement maximal : 97,6 %
• Rendement européen : 97,0 %
• THDi : <3 %

🛡️ Protections

• Protection surtension Type II DC et AC
• Protection contre l'inversion de polarité DC
• Protection contre les surintensités AC
• Protection thermique
• Protection surtension de sortie AC
• Protection court-circuit AC
• Surveillance composante DC
• Protection anti-îlotage
• Détection d'impédance d'isolement
• Détection de courant résiduel
• AFCI en option
• Interrupteur DC intégré
• Indice de protection : IP65

🌡️ Conditions de fonctionnement

• Température de fonctionnement : -40°C à +60°C
• Dérating : au-dessus de 45°C
• Humidité ambiante : 0–100 %
• Altitude maximale : 2000 m
• Niveau sonore : ≤55 dB
• Refroidissement : Refroidissement naturel + refroidissement intelligent par air
• Topologie : Non isolée
• Catégorie de surtension : OVC II (DC), OVC III (AC)
• Indice de protection : IP65

📐 Dimensions et communication

• Dimensions : 408 × 638 × 237 mm (hors connecteurs et supports)
• Poids : 30,5 kg
• Écran : LCD
• Surveillance : GPRS / WiFi / Bluetooth / 4G
• Communication : RS485 / RS232 / CAN
• Garantie : 5 ou 10 ans selon le site d'installation et la politique de garantie
